OBRAS

---

TÚNEL DE LA LÍNEA O PRINCIPAL

• Es un túnel unidireccional que opera en sentido Buenaventura – Bogotá
• Tiene una longitud de 8,65 kilómetros y un ancho de 12,5 metros
• Se ubica entre los municipios de Calarcá (Quindío) y Cajamarca (Tolima)
• Consta de 3 carriles, 2 de operación normal y un tercero para atención de contingencias
• Está construido a 2.400 metros sobre el nivel del mar a una profundidad de 900 metros bajo el punto más elevado de la Cordillera Central conocido como el Alto de La Línea
• En su interior se encuentran 17 galerías, cada 500 metros, que lo comunican con el túnel de rescate. Estas galerías guardan en su interior los equipos electomecánicos con los cuales se provée la seguridad de operación del túnel
• Hacia Cajamarca el túnel empalma con otros 15 túneles cortos y 13 puentes
• Desde Calarcá y antes de llegar al túnel de La Línea se hallan 11 puentes y 5 túneles que se conectan con el intercambiador Américas

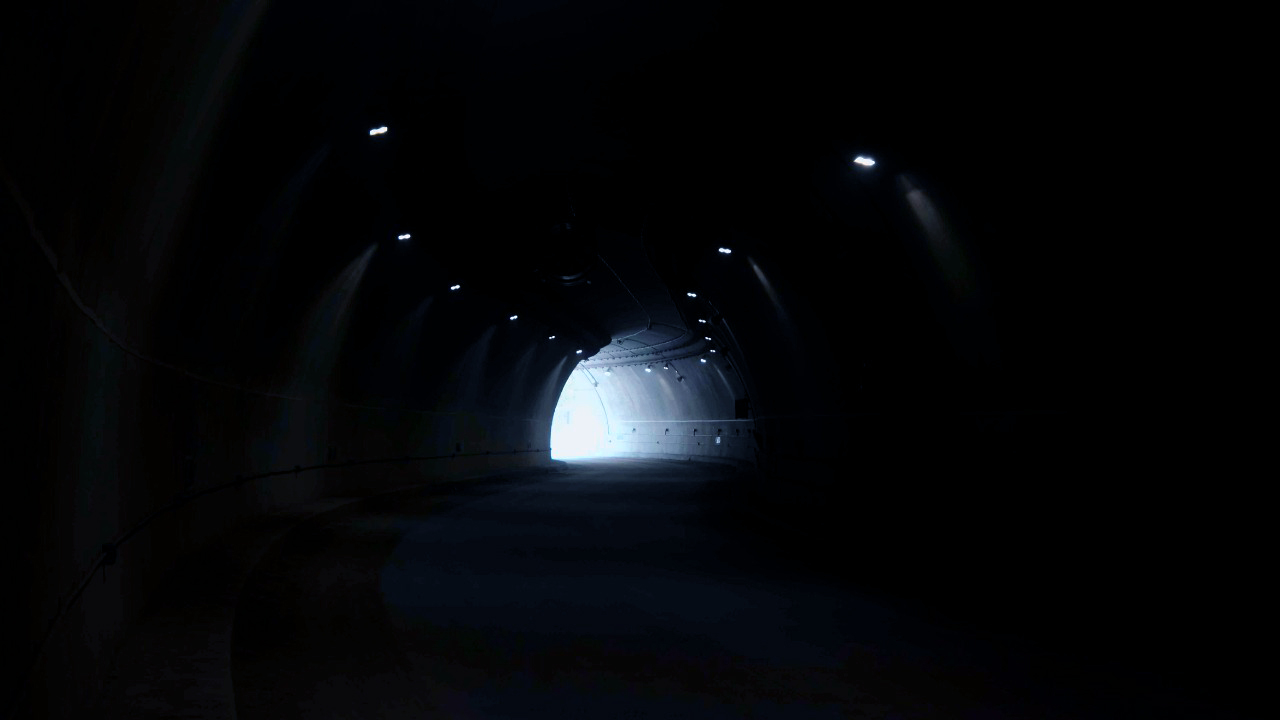

TÚNEL PILOTO

• Tiene una longitud de 8,5 kilómetros y un ancho de 4,5 metros
• Corre paralelo al túnel principal o de La Línea por el costado derecho
• Fue construido en principio como túnel exploratorio
• Hoy su función es servir como vía de escape o de atención de emergencias ante cualquier contingencia
• Se comunica con el túnel principal a través de 17 galerías que se hallan cada 500 metros

OBRAS ANEXAS

• 3 túneles cortos ubicados entre el portal Quindío y el túnel de La Línea: túnel 6, de 343 metros; túnel 7, de 904 metros; túnel 8, de 627 metros
• 5 puentes: 13,14,15,16 y 17
